FM-радиоприёмник — набор для пайки «Сделай сам»
Обучение пайке, чтению схем, развитие логики

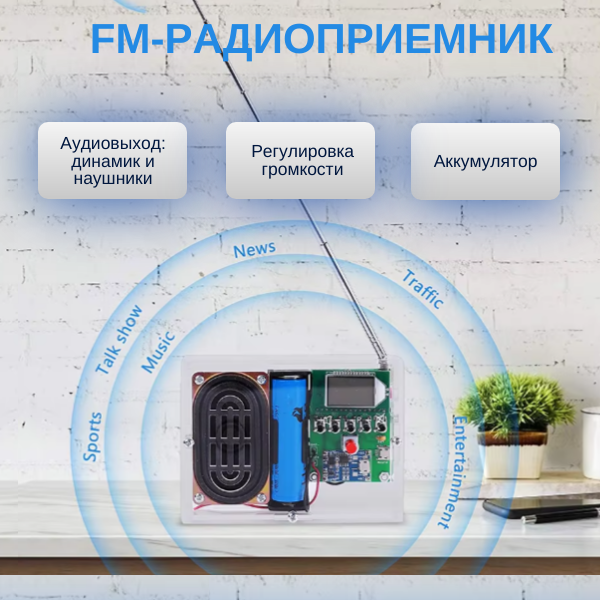

Это набор для сборки беспроводного FM-радиоприёмника, который работает в диапазоне частот от 76,0 до 108,0 МГц.
Отличный подарок для увлеченных детей и для того, чтобы провести время вместе
— полезные навыки;
— передача опыта и знаний;
— крутой подарок
— можно использовать для организации дополнительных занятий в образовательных учреждениях

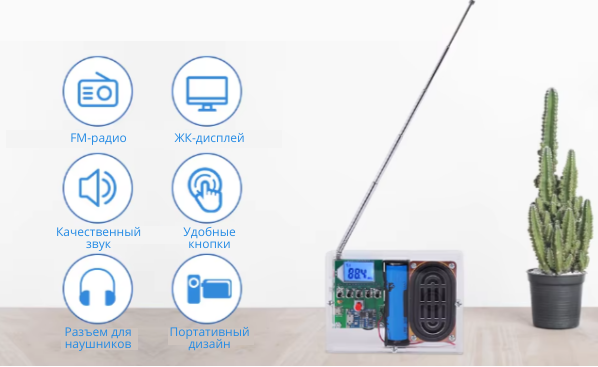

Преимущества
1) ЖК-дисплей
2) Автоматический поиск радиостанций
3) Встроенная 30-уровневая цифровая регулировка громкости
4) Функция автоматической памяти после отключения питания
5) Встроенный перезаряжаемый аккумулятор
6) Режим энергосбережения с выключенной подсветкой на 20 секунд
7) Поддержка аудиовыхода для динамиков и наушников

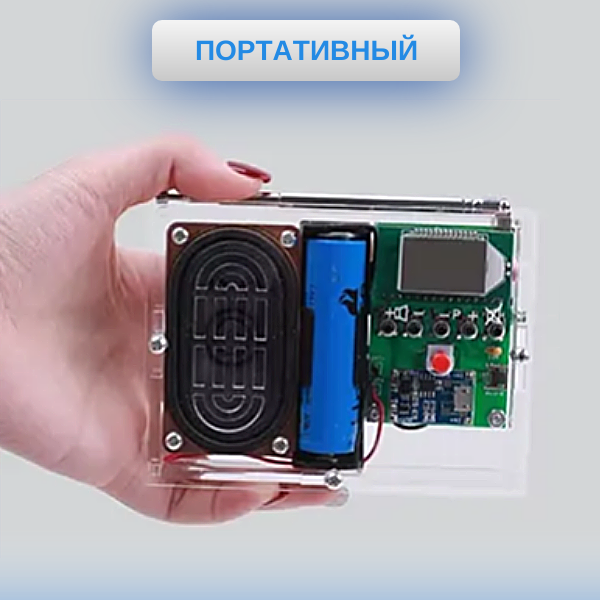

Портативный
Легко брать ее с собой в путешествия.
Возможность использовать различные источники питания, такие как зарядное устройство для мобильного телефона. Это обеспечивает гибкость и удобство в использовании.
Регулируемая громкость звука.
Простой в пользовании
Интуитивно понятное управление с помощью всего нескольких кнопок — доступно для пользователей всех возрастов.
Управление
1) Автоматический поиск и сохранение станций: Удерживайте кнопку AUTO, чтобы запустить процесс автоматического поиска и сохранения доступных для прослушивания радиостанций.
2) Автоматическое присвоение имен: После завершения поиска станции будут автоматически названы, например, P01, P02 и так далее.
3) Переключение сохраненных станций: Используйте кнопки P+ и P-, чтобы переключаться между сохраненными станциями.
4) Регулировка громкости: Нажмите кнопки V+ и V-, чтобы настроить громкость в диапазоне от V00 до V30.
5) Переключение диапазона: Удерживайте нажатыми кнопки V+ и V- перед включением питания, а затем активируйте рабочий выключатель питания. При отображении C1 на ЖК-дисплее диапазон вещания кампуса будет включен, а при отображении C0 — отключен. Доступ к этому параметру станет доступен после перезапуска устройства.
6) Включение режима подсветки: Удерживайте кнопки P+ и P- перед включением питания, а затем активируйте рабочий выключатель. Если на ЖК-дисплее отображается B1, подсветка будет включена. Если же на дисплее отображается B0 (что соответствует режиму энергосбережения), подсветка автоматически отключится через 20 секунд. Доступ к этому параметру также станет доступен после перезапуска.
Купить на озон

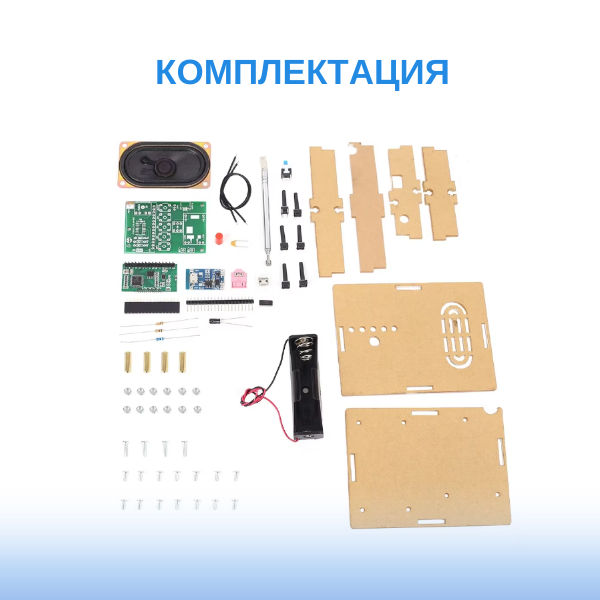

Инструкция по сборке
Шаг 1: Установите резистор 39 кОм на место R1.
Шаг 2: Установите два резистора 10 кОм на места R2 и R3.
Шаг 3: Установите микросхему SOP-16 IC LM4863 на место U1. Обратите внимание, что на одном конце микросхемы есть метка, которая должна совпадать с аналогичной меткой на плате, указывающей направление установки.
Шаг 4: Установите разъем micro USB на место J2.
Шаг 5: Подготовьте 6-ти контактный разъем.
Шаг 6: Установите модуль зарядки на место J7 с помощью разъема.
Шаг 7: Снимите черный фиксирующий блок с 6 контактных пинов и зафиксируйте модуль зарядки.
Шаг 8: Установите конденсатор 0,1 мкФ на место C2.
Шаг 9: Установите один электролитический конденсатор 1 мкФ 50 В на место C1. Обратите внимание на полярность: длинная ножка — это положительный полюс.
Шаг 10: Установите аудиоразъем 3,5 мм на место J5.
Шаг 11: Обрежьте один контакт на 16-контактном гнезде (Female Socket).
Шаг 12: Установите гнездо (Female Socket) на место FM. Обратите внимание на направление обрезанного контакта.
Шаг 13: Установите кнопку с фиксацией (Self-locking Button) на место S6.
Шаг 14: Установите пять кнопок черного цвета на места S1-S5.
Шаг 15: Установите крышку для кнопки с фиксацией.
Шаг 16: Установите одну антенну на место ANT. Обратите внимание, что антенна должна быть установлена на передней стороне платы.
Шаг 17: Установите держатель для батареи 18650 на места J1 и J3. Обратите внимание на полярность: красный провод — это положительный полюс.
Шаг 18: Подключите два черных кабеля длиной 15 см на динамик.
Шаг 19: Подключите динамик к плате (PCB) на место SP. Полярность подключения динамика значения не имеет.
Шаг 20: Установите FM-аудиоприемник на контакты Female Socket. Обратите внимание на направление обрезанного контакта.
Шаг 21: Снимите защитную пленку с поверхности акрилового корпуса.
Шаг 22: Установите 4 медных стойки M315 мм и 4 винта M310 мм на нижнюю акриловую пластину.
Шаг 23: Закрепите динамик на нижней акриловой пластине с помощью 4 винтов M3*6 мм.
Шаг 24: Установите 3 винта M3*6 мм и 3 гайки M3 на нижнюю акриловую пластину. Убедитесь, что провода не находятся между платой и акрилом.
Шаг 25: Закрепите основную плату на нижней акриловой пластине с помощью 3 гаек M3. Убедитесь, что провода не находятся между платой и акрилом.
Шаг 26: Отрегулируйте положение держателя для батареи. Убедитесь, что провода не расположены под держателем для батареи, а сдвинуты к его краям.
Шаг 27: Закрепите другие акриловые панели с помощью 6 винтов M3*6 мм и 6 гаек M3.
Шаг 28: Подключите питание и наслаждайтесь результатом!
