Мини GPS-трекер, GNSS-модуль для Seeed Studio XIAO-UART

Модуль GNSS на базе L76K поддерживает GPS, BeiDou, GLONASS и QZSS, обеспечивая высокую точность позиционирования и надежный прием благодаря активной антенне. Совместим с платами XIAO, потребляет минимум энергии и прост в использовании с Arduino IDE. Комплектация включает модуль, антенну и разъемы для быстрого старта разработки.

Купить на озон

Описание

Мини GPS-трекер, GNSS-модуль для Seeed Studio XIAO-UART

Простой в использовании GPS-модуль для своих проектов на XIAO, универсальный и эффективный приемник Multi-GNSS. Совместим со всеми платами разработки XIAO и предлагает полную поддержку различных спутниковых систем, включая GPS, BeiDou, GLONASS и QZSS, с поддержкой мультисистемной работы. Активная антенна GNSS, оптимизированная для частот GPS L1 C/a, BeiDou B1 и GLONASS L1, обеспечивает широкий охват и надёжный приём сигнала.
Применение
— GPS навигация — GPS трекер — Умный город — Логистика
Преимущества
Качественный прием — Встроен малошумящий усилитель и SAW-фильтр (Surface Acoustic Wave Filter) — Керамическая антенна Высокая точность — 32/72 channels, -162dBm tracking, -160dBm re-acquisition sensitivity. Энергоэффективность — Получение данных: 41mA — Ожидание: 360µA Мульти-GNSS — GPS, — BeiDou, — GLONASS — QZSS Быстрый страт разработки — Arduino IDE — примеры — подробная документация
GNSS: GPS L1 C/A: 1575.42MHz GLONASS L1: 1602MHz BeiDou B1: 1561.098MHz Каналы 32 канала отслеживания 72 канала сбора данных
TTF Холодный старт: 30 с (без сигнала), 5.5s (без сигнала) Горячий старт: 5.5s (без сигнала), 2 с (без сигнала) Чувствительность Auto-aquisition: -148dBm Tracking: -162dBm Re-acquisition: -160dBm Точность Position: 2.0m CEP Velocity: 0.1m/s Acceleration: 0.1m/s² Timing: 30ns UART Baud Rate: 9600~115200bps(9600bps default) Update Rate: 1Hz(default), 5Hz(Max.) Protocol: NMEA 0183, CASIC proprietary protocol Купить на озон

Детали

Поддерживаемые системы

GPS, BeiDou, GLONASS, QZSS

Частоты

GPS L1 C/A: 1575.42 MHz, GLONASS L1: 1602 MHz, BeiDou B1: 1561.098 MHz

Каналы

32 канала отслеживания, 72 канала сбора данных

Чувствительность

Авто-поиск: -148 dBm, Отслеживание: -162 dBm, Повторное подключение: -160 dBm

Точность

Позиция: 2.0 м CEP, Скорость: 0.1 м/с, Ускорение: 0.1 м/с², Время: 30 нс

Время старта (TTF) Холодный старт: 30 с, Горячий старт: 5.5 с

Холодный старт: 30 с, Горячий старт: 5.5 с

Протоколы

NMEA 0183, CASIC proprietary protocol

Скорость передачи данных (UART)

9600–115200 bps (по умолчанию 9600 bps)

Частота обновления

1 Гц (по умолчанию), максимум 5 Гц

Энергопотребление

Получение данных: 41 мА, Ожидание: 360 µA

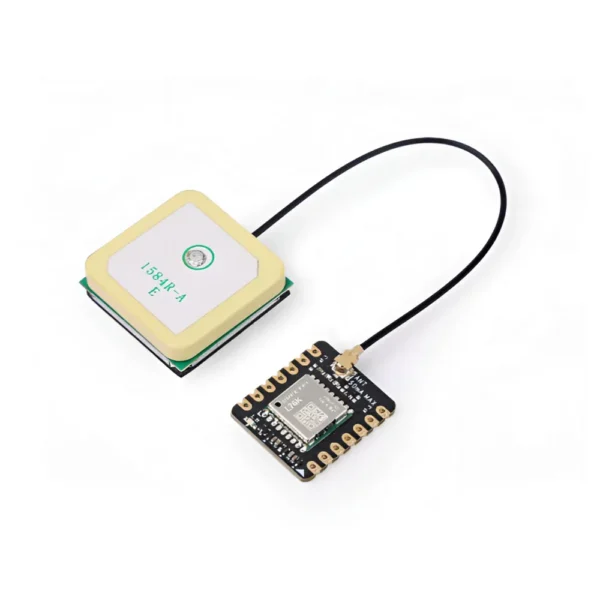

Антенна

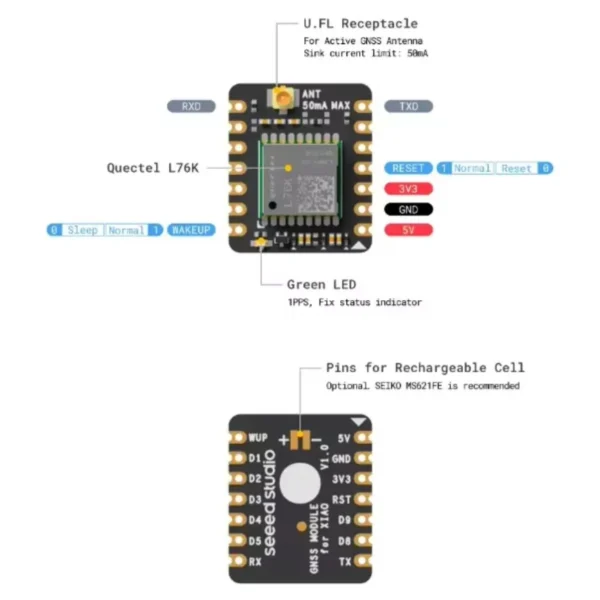

Активная с разъемом iPex, оптимизирована для GPS L1 C/A, BeiDou B1, GLONASS L1

Особенности

Встроенный малошумящий усилитель, SAW-фильтр, керамическая антенна

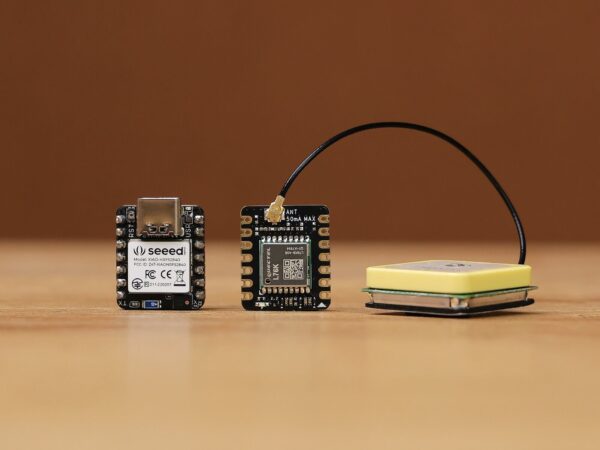

Совместимость

Все платы разработки XIAO

Инструменты разработки

Arduino IDE, примеры кода, подробная документация

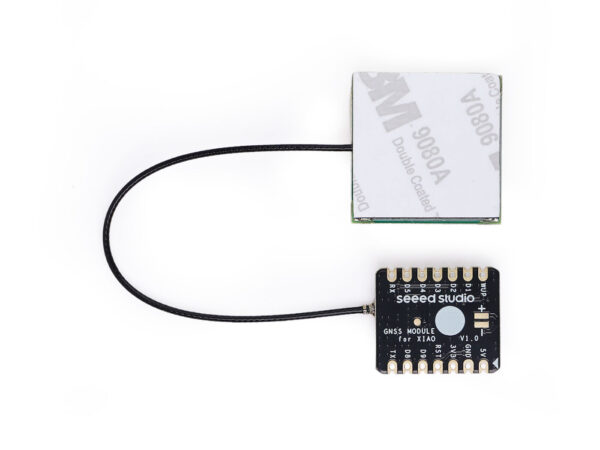

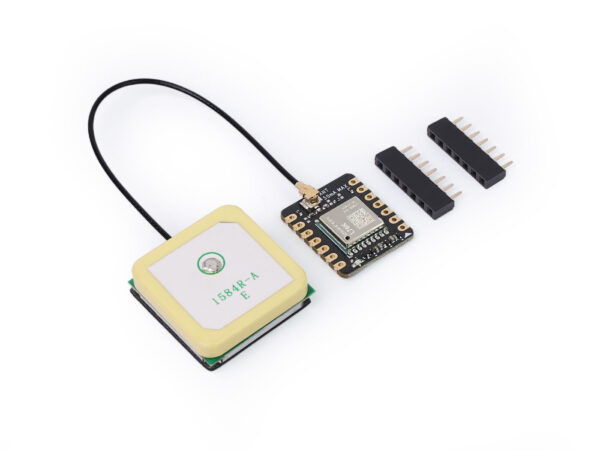

Комплектация

— L76K GNSS Module
— Активная антенна с разъемом iPex
— 7-контактный разъем «мама» 2.54 мм x2
