Описание

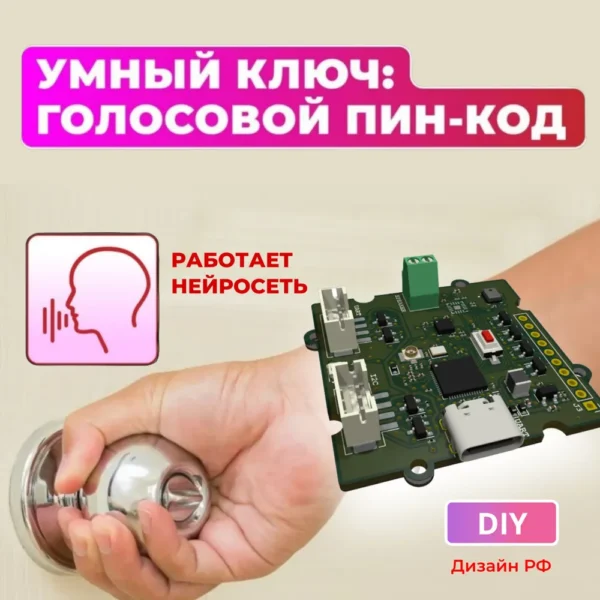

Умный ключ:Голосовой ПИН-код
Зачем?
• Разобраться какая польза от модных технологий: искусственный интеллект, нейросети.
• Собрать замок с искусственным интеллектом — ни у кого такого нет.
• Если есть дети, можно повеселиться — сделать забавную игрушку.
Как работает:
• Для классификации применяются нейросети;
• Управление голосовыми командами и кнопкой;
Два режима:
— Демо. Для знакомства, позволяет понять логику работы.
— Ключ. Работа в режиме эксплуатации, управляя замком.
Примеры использования
• Управление замком, открытие двери в дом, комнату, гараж; способ входа без ключа.
• Ограничение доступа к управлению устройствами умного дома (например, защита от детей): свет, вентилятор, кондиционер
• Доступ к автомобилю: секретки и кодовый ритм для запуска двигателя.
• Ограничение доступа внутри офисных помещений.
• Персональные шкафчики без физических ключей и запоминания цифровых комбинаций.

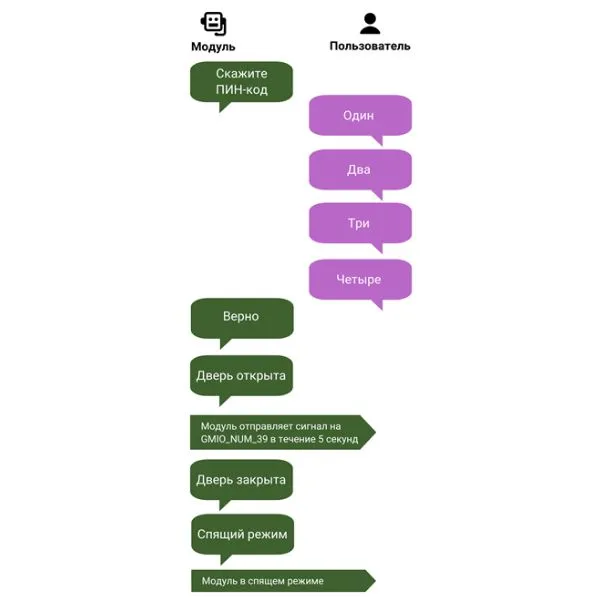

Демо-режим
Переход в режим: при подключении к питанию И если GPIO_NUM_40 не замкнут на «землю».
Модуль работает автономно.
Включает этапы:
• настройки ПИН,
• распознавания ПИН.
! При отключении питания ПИН не сохраняется.
Пользователь может переустановить ПИН в случае ввода неправильного ПИН-кода три раза подряд.
! Не используйте режим для реального управления замком.
Режим Ключ
Переход в режим Ключ:
• при подключении питания с одновременным заземлением контакта GPIO_NUM_40,
• При длительном нажатии кнопки в режиме Демо.
В режиме Ключа модуль может находится в двух состояниях:
1. Настройка ПИН.
• ! Следуйте голосовой подсказке.
• Произнесите ПИН и проверьте как он распознается.
• Запомните ПИН.

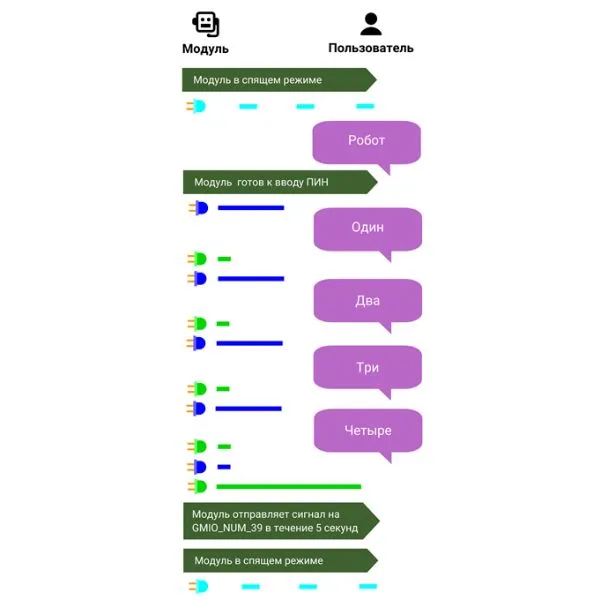

2. Реле.
В ожидании работы находится в Режиме Сон.
По команде Робот, модуль просыпается, дает сигнал светодиодом, и ждет произнесение ПИН.
• если правильно:
o светодиод загорается зеленым,
o открытие замка (сигнал на GPIO_NUM_39 в течение 5 секунд),
o переход в режим Сон
• если неправильно:
o светодиод загорается красным,
o переход в режим Сон.
• если ПИН не произносится 5 секунд:
o переход в режим Сон
Переход в Настройка ПИН — долгим нажатием кнопки.

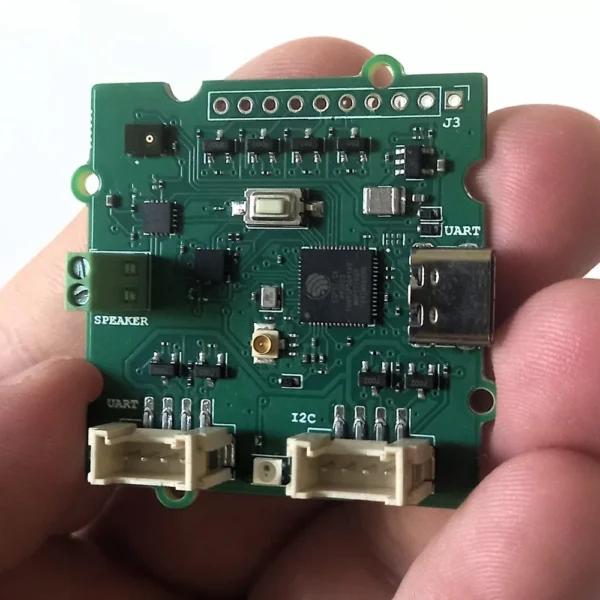

Характеристики устройства
Микроконтроллер
ESP32-S3FH4R2, Espressif Systems
Xtensa® Dual-core 32-bit LX7 Microprocessor
Cores: 2; Clock frequency: up to 240 MHz;
Память
384 KB ROM
512 KB SRAM
MEMS-микрофон
MP34DT06JTR
Светодиод
RGB LED – SK6805
Интерфейсы:
GPIO_NUM_10: контакт, на который подаётся сигнал длительностью 5 секунд, в случае ввода правильного ритма.
Для подключения входа пользовательского устройства.
Аудио Class D i2s amplifier MAX98357A
• Output Power: 3.2W at 4Ω, 10% THD, 1.8W at 8Ω, 10% THD, with 5V supply.
• 77dB PSRR at 1kHz.
• I2S sample rates from 8kHz to 96kHz.
• No MCLK required.
• Click + Pop reduction.
• Five pin-selectable gains: 3dB, 6dB, 9dB, 12dB, 15dB.
Акселерометр
Модуль MPU-9250 (9-осевой сенсор: гироскоп, акселерометр, компас)
Питание: USB Type-C с адаптером для смартфона или USB-разъемом компьютера. 5 В, 500 мА (мин).
Средняя потребляемая мощность — 30 mA
